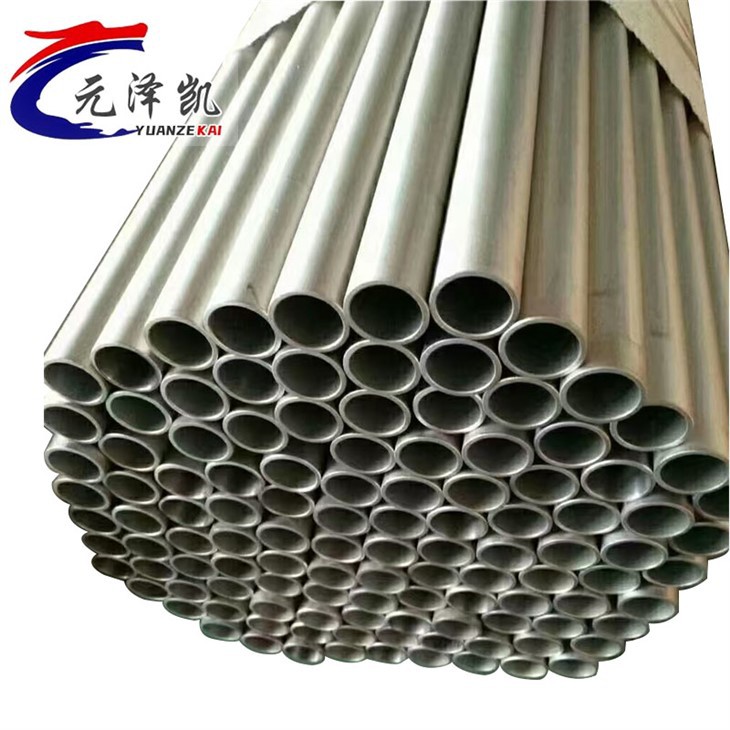

ASTM B338 GR2 티타늄 튜브

ASTM B338 GR2 티타늄 튜브는 ASTM B338 표준을 준수하는 티타늄 튜브를 말하며 2 등급 (GR2) 상업적으로 순수한 티타늄으로 만들어집니다. ASTM B338은 화학 조성, 기계적 성능 요구 사항, 공차 범위, 품질 테스트 방법 및 샘플링 기준을 정의하는 티타늄 열교환 기 튜브의 표준 사양입니다.

2 등급 티타늄은 강도와 ​​연성의 균형을 제공하며, 인장 강도는 약 50, 000 psi 및 20%의 신장을 제공하므로 다른 티타늄 등급에 비해 더 실행 가능합니다.

부식 저항

ASTM B338 GR2 티타늄 튜브의 부식 저항은 표면에 수동 산화물 층 (TIO)의 형성에서 비롯되며, 이는 부식성 환경으로부터 보호합니다. 티타늄은 해수 및 염화물이 풍부한 조건에서도 무시할 수있는 부식 속도 (0. 1 mm/년 미만)를 나타냅니다. 산화물 층은 손상되면 신속하게 개혁되어 장기 내구성을 보장합니다. 예를 들어, 담수화 플랜트에 사용되는 티타늄 튜브는 최소한의 유지 보수로 수십 년 동안 작동 할 수 있으며 운영 비용과 다운 타임을 크게 줄입니다.

높은 강도 대 중량비

GR2 티타늄은 4.51 g/cm³의 밀도를 가진 344 MPa (50, 000 psi)의 인장 강도를 제공하며, 스테인리스 스틸과 같은 재료에 비해 우수한 강도 비율이 7.8 g/cm³이고 유사한 강도를 갖습니다. 이 장점은 티타늄 구성 요소가 강도를 유지하거나 증가하는 동시에 구조적 중량을 최대 40% 감소시킬 수있게합니다. 예를 들어, 항공 우주 산업에서 티타늄 유압 튜브는 전반적인 항공기 중량을 줄여 연료 효율을 15-20%만큼 향상시켜 시간이 지남에 따라 배출 및 운영 비용을 낮추는 데 도움이됩니다.

형성 가능성

GR2 티타늄은 대략 20%의 신장률을 가지므로 균열없이 복잡한 형상으로 끌어 당기고 용접하며 냉간 작업을 할 수 있습니다. 얇은 벽 튜브로 코일, 구부러 지거나 뻗어있는 능력은 열 교환기 설계에 이상적이며, 표면적 최대화가 효과적인 열 전달에 필수적입니다. 예를 들어, GR2 티타늄은 일반적으로 쉘 앤 튜브 열교환 기에 일반적으로 사용되므로 직선 튜브에 비해 열 전달 효율을 30% 향상시키는 복잡한 코일 설계를 가능하게합니다.

낮은 열 팽창

티타늄에 대한 열 팽창 계수는 8.6 × 10/ 정도이며, 알루미늄 (23.1 × 10/도) 또는 스테인레스 스틸 (16 × 10/도)보다 상당히 낮습니다. 이 속성은 온도 변화로 인한 팽창 및 수축을 최소화하여 항공 우주 성분 및 열교환 기와 같은 고온 응용 분야에서 치수 안정성을 보장합니다. 예를 들어, 항공기 엔진에 사용되는 티타늄 튜브는 -50 정도에서 400도 이상의 온도 변동 하에서 안정적으로 유지되므로 엔진 구성 요소 성능은 열 응력에 의해 손상되지 않도록합니다.

티타늄 튜브 사용

ASTM B 338 티타늄 파이프는 화학 장비, 해양 공학, 오일 파이프 라인 등에 사용할 수 있습니다.



티타늄 파이프 코일

티타늄 튜브는 티타늄 코일, 뱀 튜브, U 자형 튜브 등과 같은 간단한 열 교환 장비를 제조하는 데 사용될 수 있습니다.



열교환 기

ASTM B 338 티타늄 파이프는 열 교환기, 응축 타워 등과 같은 다양한 화학 장비를 생산하는 데 사용될 수 있습니다.



해수 담수화

티타늄 튜브는 해수 담수화 장비에 널리 사용됩니다.







오일 파이프 라인

티타늄 파이프는 석유 및 화학 플랜트의 운송 파이프 라인으로도 사용할 수 있습니다.
